| 应用范围 | 功率 |
| 额定电压 | AC220V |
| 是否外贸 | 否 |
| 额定电流 | 5A |
| 包装数小至 | 20个/盒 |
| 主要销售地区 | 全国 |
| 应用领域 | 电工电气 |
| 可售卖地 | 全国 |

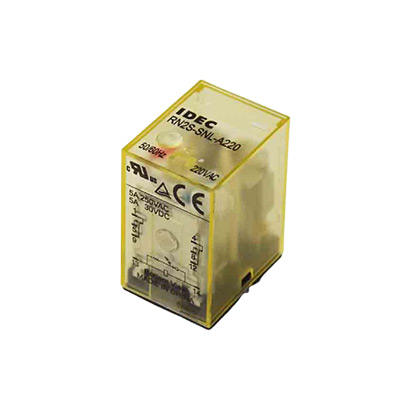

| 类型(触点) | RN口S-SNL |
| 触点材料 | 银合金＋Au |
| 负载小至 | 5v DC 1mA |
| 接触电阻 | 100mQ以下 |
| 吸合时间 | 20ms以下 |
| 释放时间 | 20ms以下AC:1.2VA |
| 消耗电力(约) | DC:0.9 w |
| 绝缘电阻 | 100 MQ以上(500V DC兆欧表) |
| 耐电压（触点与线圈间 | 2,000V AC,1分钟 |
| 耐电压（同极触点间） | 1,000V AC,1分钟 |
| 耐电压（异极触点间） | 2,000V AC,1分钟 |
| 耐振动（耐久性） | 频率10～55 Hz,复振幅1.0mm |
| 耐振动（误动作） | 频率10～55 Hz,复振幅1.0mm |
| 抗冲击性（误动作） | 10G |
| 电气性使用寿命 | DPDT型:40万次以上，4PDT型:20万次以上（(切换频率1,800次/小时) |
| 机械性使用寿命 | 2千万次以上(切换频率1,800次/小时) |
| 使用环境温度 | -40～+70°C(无结冰) |
| 使用环境湿度 | 35～85% RH(无结露) |
| 重量(约) | 35g |
| 吸合时间 | 15ms以下 |
| 释放时间 | 10ms以下 |
| 绝缘电阻 | 100m欧姆以上（500V DC兆欧表） |
| 耐电压（触点与线圈间） | 5000V AC·1分钟 |
| 耐电度（同级触点间） | 1000V AC·2分钟 |
| 耐电压（异级触点间） | 3000V AC·3分钟 |
| 耐震性（耐久性） | 频率10~55Hz 单振幅0.75mm |
| 耐震性（误动作） | 频率10~55Hz 单振幅0.75mm |
| 抗冲击性（耐久性） | 1000m/s² |
| 抗冲击性（误动作） | NO触点：200m/s²，NC触点：100m/s² |
| 电气性使用寿命(额定负载) | AC负载：20万次以上(切换频率：1,800次1小时)，DC负载：10万次以上(切换频率：1,800次1小时) |
| 机械性使用寿命(无负载) | AC线：3,000万次以上(切换频率：1.8万次1小时)，DC线圈：5,000万次以上(切换频率：1.8万次1小时) |
| 保存环境温度 | -40～+70℃(无结冰) |
| 使用环境湿度 | 5~～85% RH(无结露） |
| 保存环境温度 | -40～+85℃ |
| 重量(约) | 19g |
在安装、拆卸、接线和维修
请务必遵守产品的
请使用符合电压和电流要求的电线
